WM6900智能网关能实现数据采集、计算、存储、控制等。在电力场站，加载不同的软件模块，成为电力动环监控主机。按照用户需求，在某场站中，配置了DVS软模块、动环监控、61850协议转换等软件模块的WM6900设备，实现站房智能化升级改装。

方案描述

1、空调监控方案描述

智能空调是具备RS232/RS485上行监控端口的设备，智能空调通过带屏蔽层的线缆连接至监控主机的串口；监控主机通过软报文读取空调的实时运行数据，可通过软报文控制空调开关机。监控主机读取的空调数据需根据智能空调提供的软报文协议来定，一般包括：单向/三相交流电压，单向/三相交流电流，空调出风口温度、进风口温度、告警信息等；监控主机将空调数据通过IEC61850协议上报至通信电源监控主站。

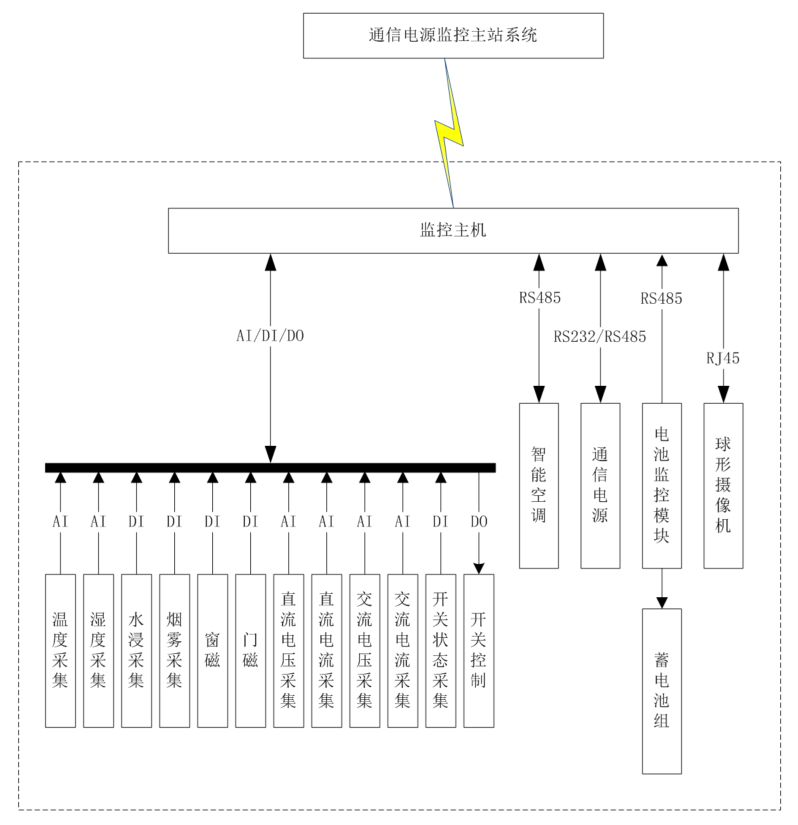

方案架构图1（智能空调）

主站可显示每个站点空调实时运行数据，可远程控制空调开关机，可远程调整运行温度，可对空调历史用电量进行统计并形成统计报表。

对于非智能空调需安装额外的智能空调控制器设备，监控主机通过软报文读取智能空调控制器数据，并通过IEC61850协议上报至通信电源监控主站。

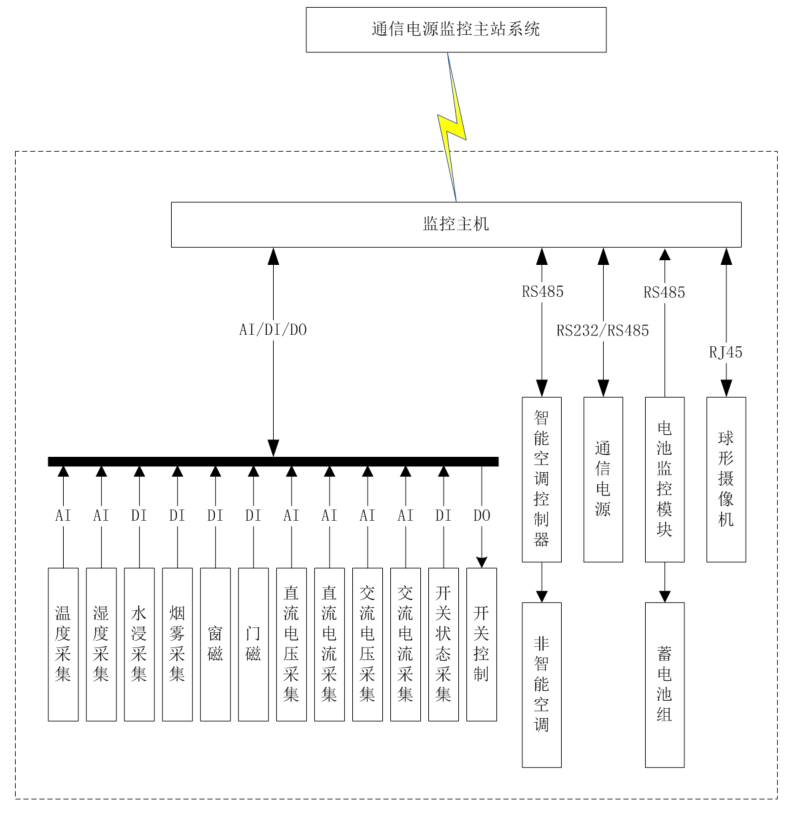

方案架构图2（非智能空调）

智能空调控制器具备以下功能：

(1)       具备空调红外指令学习功能，可通过红外指令控制空调开关机、工作模式调节，空调温度调节等功能；

(2)       具备空调进风口、出风口温度监控功能；

(3)       具备空调运行状态监控功能；

(4)       具备空调运行状态告警和电源告警功能；

(5)       可接入三相或单相空调工作电源交流电；并可监控三相交流电压、三相交流电流；

(6)       具备空调用电统计功能；

(7)       具备RS485通讯功能

2、视频监控方案描述

监控主机内置NVR服务 ，内置SATA硬盘，支持视频录像存储、转发功能；

通信电源监控主站支持实时视频监控、抓图、录像、回放、报警等功能，支持PTZ摄像头手动控制和自动控制功能；可定制机房自动巡检计划。

视频监控接入方案如下图所示，推荐使用双WAN口方式，视频传输使用独立的IP网络，为保障视频清晰度视频传输速率建议不低于2M码流。

监控主机支持两路WAN上行网口和LAN1~LAN8共8路下行网口，其中WAN1专用于非视频数据的IEC61850协议数据交互，LAN1~LAN4支持具备网络接口的智能设备接入比如通信蓄电池远程核容装置等；WAN2口专用于视频数据的传输，LAN5~LAN8用于PTZ网络摄像头接入；LAN1~LAN4与LAN5~LAN8通过划分VLAN进行网络数据隔离。

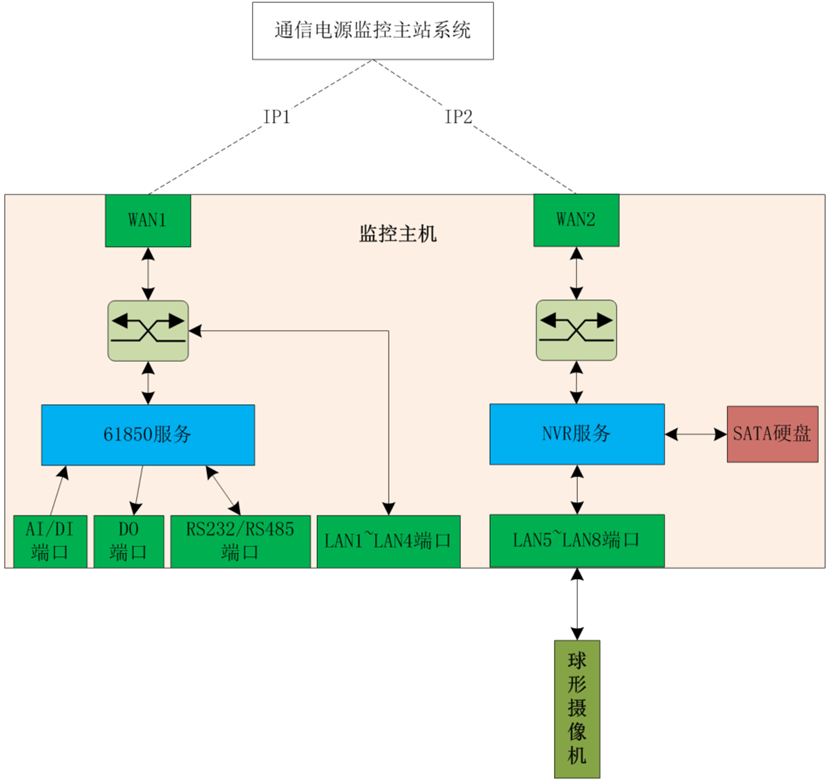

视频监控接入方案图

可选扩展方案：

1、  增加算力，实现设备部件智能化识别。

2、  全景视频，多摄象机拼接，构建场站单幅大画面呈现。

（扩展方案，如需了解，请联系 fae@szvcode.com ）
